Alüminyum Pencere ve Kapılaryapısal sağlamlık, tasarım esnekliği, hava koşullarına dayanıklılık, düşük bakım gereksinimleri ve modern camlama sistemleriyle uyumluluğu bir araya getirdiği için konut, ticari, endüstriyel ve yüksek katlı mimaride yaygın olarak kullanılmaktadır. Ancak en etkili spesifikasyon yalnızca alüminyumun seçilmesi meselesi değildir. Çerçeve serisi, alaşım kalitesi, açıklık konfigürasyonu, cam oluşumu, termal ayırma, contalar, donanım, yüzey işlemi, drenaj ve kurulum ayrıntılarının tümü tamamlanmış bir açıklığın nihai performansını etkiler. Bu kılavuz, bu elemanların birlikte nasıl çalıştığını, ortak konfigürasyonların nasıl karşılaştırılacağını, bir sistemin bina ortamıyla nasıl eşleştirileceğini ve konforu veya servis performansını azaltabilecek spesifikasyon hatalarından nasıl kaçınılacağını açıklamaktadır.
İçindekiler
Doğrudan konuya atlamak için herhangi bir bölüme tıklayın.
- 1. Modern Açılışlarda Malzeme Seçimi Neden Önemli?
- 2. Yapısal Sistemi Anlamak
- 3. Alaşım Seçimi Performansı Nasıl Etkiler?
- 4. Çerçeve Serisi ve Profil Derinliği Nasıl Çalışır?
- 5. Açılış Yapılandırmaları Arasında Seçim Yapma
- 6. Termal Performans ve Hava Durumu Kontrolü
- 7. Cam, Contalar, Donanım ve Drenaj
Modern Açılışlarda Malzeme Seçimi Neden Önemli?
Bir pencere veya kapı, bir cam panelin etrafındaki çerçeveden daha fazlasıdır. Bina kabuğunun bir parçasını oluşturur, insanların bir iç mekanı nasıl deneyimlediğini etkiler ve tekrarlanan açılış döngüleri, değişen sıcaklıklar, rüzgar basıncı, yağmur, güneş ışığı ve günlük temizlik altında çalışmak zorundadır.
Bu nedenle malzeme seçimi sistem tasarımıyla birlikte düşünülmelidir. Alüminyum, sağlamlık, boyutsal kararlılık, üretim esnekliği ve nispeten düşük yapısal ağırlığın yararlı bir kombinasyonunu sunduğu için mimari uygulamalar için caziptir. Ayrıca tasarımcıların ve imalatçıların bölmeleri, cam ceplerini, drenaj yollarını, contaları, bağlantı elemanları konumlarını ve diğer işlevsel özellikleri tek bir koordineli profil sistemine entegre etmelerine olanak tanıyacak şekilde karmaşık bölümler halinde ekstrüzyona tabi tutulabilir.
Bir konut projesi için bu, ince görüş hatlarına ve pratik havalandırmaya dönüşebilir. Ticari bir bina için öncelikler daha büyük camlı alanlara, tekrarlanan açılış döngülerine, daha güçlü donanıma veya hava ve su hareketinin daha sıkı kontrolüne doğru kayabilir. Kıyı ortamında yüzey koruması ve korozyon direnci özellikle önem kazanmaktadır. Yüksek rüzgarlı bir bölgede profil geometrisi, takviye, cam seçimi ve sabitleme yakın ilgiyi hak eder.
Profiller camdan, donanımdan, rüzgar basıncından ve çalışma kuvvetlerinden gelen yükleri bina yapısına aktarır.
Çerçeveler, contalar, drenaj kanalları ve camlar birlikte çalışarak istenmeyen hava ve su hareketini sınırlandırır.
Profil boyutları, görüş çizgileri, bitiş, renk ve açılma stili bir cephenin görsel dilini etkiler.
Donanım ve çerçeve geometrisi, ünitenin ne kadar kolay açılacağını, kapanacağını, kilitleneceğini, havalandırılacağını ve hizalı kalacağını belirler.
Bu nedenle en güçlü sistemler tek bir özellikle tanımlanmaz. Performans koordinasyondan gelir. Yüksek dereceli bir alaşım zayıf drenajı telafi edemez. Kanat geometrisi hatalıysa güçlü bir çerçeve güvenilir bir sızdırmazlık sağlayamaz. Mükemmel cam, kötü monte edilmiş bir çevre bağlantısının üstesinden gelemez. Montajın tamamı, mühendislikle yapılmış tek bir açıklık olarak düşünülmelidir.
Yapısal Sistemi Anlamak
Alüminyum açıklığın temel yapısal mantığı basittir: Ekstrüde profiller çerçeveyi ve hareketli bölümleri oluşturur, camlar özel ceplerde tutulur, donanım güçlendirilmiş alanlara yerleştirilir ve sızdırmazlık bileşenleri sabit ve hareketli parçalar arasında amaçlanan boşlukları kapatır.
Sistemi karmaşık hale getiren ise bu unsurlar arasındaki etkileşimdir. Dışarıdan kompakt görünen bir profil birden fazla iç bölme içerebilir. Bu bölmeler sağlamlık, drenaj yönlendirme, bağlantı elemanı yerleştirme veya termal ayırma konularında yardımcı olabilir. Bu nedenle gerçek profil geometrisi, yalnızca görünen yüzeyden çok daha faydalı bir teknik hikaye anlatabilir.
Sabit çerçeveler ve çalıştırılabilir bölümler
Sabit çevre çerçevesi, açıklık ile duvar arasındaki bağlantıyı kurar. Kanat ve camdan aktarılan yüklere direnirken geometrisini de koruması gerekir. Çalıştırılabilir bölümler ise aksine, sertliği hareketle dengelemek zorundadır. Donanımın doğru çalışması ve contaların tutarlı teması sürdürmesi için boyutlarının yeterince sabit kalması gerekir.
Cam cep
Cam cebi, camın nasıl oturtulacağını, destekleneceğini, tutulacağını ve kapatılacağını belirler. İyi tasarlanmış bir cep, camı doğru şekilde desteklerken contalara, yerleştirme bloklarına, drenaj hükümlerine ve gerekli cam kalınlığına yer bırakır. Cam konstrüksiyonu ile profil sistemi arasındaki uyumluluk imalattan önce mutlaka kontrol edilmelidir.
Eklemler ve bağlantı noktaları
Köşe bağlantıları ve mekanik bağlantılar, görsel karşılaştırma sırasında genellikle gözden kaçırılır çünkü bunlar bitmiş bir açıklığın en belirgin parçaları değildir. Bununla birlikte hizalamayı, sertliği, sızdırmazlık sürekliliğini ve uzun süreli çalışmayı etkileyebilirler. Özellikle sürekli bir cepheye birden fazla ünite monte edildiğinde hassas kesim ve doğru köşe montajı önemlidir.
Proje ekipleri için yararlı bir alışkanlık, çerçeveyi yalnızca fotoğraflardan değerlendirmek yerine tam bir kesit çizimi talep etmektir. Bir kesit, tek bir görünümde profil derinliğini, bölme düzenlemesini, cam payını, termal bariyer konumunu, drenaj yolunu, conta konumunu ve donanım arayüzünü ortaya çıkarabilir.
Alüminyum Pencere ve Kapılaren iyi mühendislik montajları olarak anlaşılır. İfade basit görünebilir ancak gerçek teknik sistem, profil serisine, açılma stiline, alaşıma, cama, termal tasarıma, contalara ve çevresel gereksinimlere bağlı olarak önemli ölçüde değişiklik gösterebilir.
Alaşım Seçimi Performansı Nasıl Etkiler?
Tüm alüminyum profiller aynı mekanik özelliklere sahip değildir. Alaşım ailesi ve temper, mukavemeti, akma davranışını, uzamayı, işleme tepkisini ve bir profilin belirli bir yük gereksinimine göre tasarlanma şeklini etkiler.
Mimari sistemler için sıklıkla dikkate alınan iki kalite 6063-T5 ve 6061-T6'dır. Her uygulamada birbirlerinin yerine kullanılamazlar. Doğru seçim gerekli profil geometrisine, yükleme koşuluna, imalat yöntemine ve proje spesifikasyonuna bağlıdır.
| Malzeme Sınıfı | Tipik Karakter | Tipik Tasarım Hususları | Nerede Yararlı Olabilir |
|---|---|---|---|
| 6063-T5 | İyi yüzey bitirme özelliklerine sahip güçlü profil ekstrüzyon uygunluğu | Birçok geleneksel mimari profil ve detaylı ekstrüzyonlar için kullanışlıdır | Konut ve genel ticari sistemler |
| 6061-T6 | Daha yüksek mekanik mukavemet ve daha güçlü yük taşıma potansiyeli | Doğru şekilde tasarlandığında daha zorlu yapısal gereksinimleri destekleyebilir | Daha büyük bölümler, daha ağır camlar veya daha yüksek yapısal kapasite gerektiren uygulamalar |
Güç yalnızca bir seçim kriteridir
Daha güçlü bir alaşım otomatik olarak daha iyi bir açıklık yaratmaz. Bir profil, amaçlanan görevi için gereksiz derecede ağırsa, sistemin diğer parçaları, malzeme mukavemetinin daha yüksek olması nedeniyle daha iyi hale gelmeyebilir. Profil geometrisi, duvar kalınlığı, açıklık, destek aralığı, cam ağırlığı, donanım düzenlemesi ve sabitleme yine de değerlendirilmelidir.
Daha faydalı olan soru "Hangi alaşım en güçlü?" sorusu değildir. değil, “Hangi alaşım gerekli tasarımı uygun geometri ve üretim tutarlılığıyla destekliyor?” Bu değişim, malzeme özelliklerini gerçek uygulama koşullarına bağladığı için daha iyi mühendislik kararlarına yol açar.
Malzeme izlenebilirliği ve tutarlılığı
Daha büyük projeler için üretim partileri arasında tutarlılık önemlidir. Seçilen alaşım ve temper teknik şartnamede açıkça tanımlanmalı ve üretim kayıtları, onaylanmış malzemeleri muadillerinden ayırt etmeyi mümkün kılmalıdır. Tutarlılık özellikle profil işleme, anotlama veya kaplamanın birkaç üretim aşamasında gerçekleştirildiği durumlarda önemlidir.
- Alaşımı ve temperi tanımlayın:Teknik adı olmayan “yüksek mukavemetli alüminyum” gibi geniş terimleri kullanmaktan kaçının.
- Bölümü yük ile eşleştirin:Malzeme seçimi ve profil geometrisi birlikte düşünülmelidir.
- Üretim gereksinimlerini gözden geçirin:Kesme, işleme, birleştirme ve son işlem, bitmiş bileşenin pratik performansını etkileyebilir.
- Kayıtları hizalı tutun:Malzeme spesifikasyonları üretim çizimleri ve muayene belgeleriyle eşleşmelidir.
Çerçeve Serisi ve Profil Derinliği Nasıl Çalışır?
Çerçeve serileri genellikle bir alüminyum profilin nominal genişliğini veya yapısal ailesini tanımlamak için kullanılır. Alıcılara ve tasarımcılara karşılaştırma için uygun bir başlangıç noktası sağlarlar ancak seri numarası tek başına bir pencere veya kapının tam performansını tanımlamaz.
Daha derin bir çerçeve, bölmeler, cam, contalar, takviyeler veya termal yalıtımlı bileşenler için daha fazla iç alan sunabilir. Daha kompakt bir profil, daha ince görsel oranlar sunabilir. Her iki yaklaşım da evrensel olarak üstün değildir. Doğru denge binaya, cam konfigürasyonuna, yapısal açıklığa, hava şartlarına maruz kalmaya ve tasarım hedefine bağlıdır.
| Tasarım Değişkeni | Neleri Etkiler | Neden Önemlidir? |
|---|---|---|
| Profil derinliği | Kesit sertliği, cam uyumu, sistem geometrisi | Daha derin bölümler ek yapısal ve işlevsel alan sağlayabilir |
| Duvar kalınlığı | Yerel sertlik, işleme davranışı, bağlantı gücü | Yetersiz bölüm tasarımı bozulmaya veya zayıf donanım desteğine neden olabilir |
| Oda düzeni | Mukavemet, drenaj, termal strateji | İç geometri görünümden daha fazlasını etkiler |
| Cam cep boyutu | Cam uyumluluğu ve sızdırmazlık düzeni | Çerçeve belirtilen cam oluşumunu doğru şekilde desteklemelidir |
Aynı seri neden farklı performans gösterebilir?
Aynı nominal seri tanımını taşıyan iki ürün, alaşım, duvar kalınlığı, hazne tasarımı, donanım sistemi, cam konfigürasyonu ve termal yalıtımlı yapı açısından farklılık gösterebilir. Bu nedenle seri numaraları, evrensel performans etiketleri yerine sistem içindeki tanımlayıcılar olarak ele alınmalıdır.
Teknik satın alma ve tasarım koordinasyonu açısından kesit çizimlerinin yan yana karşılaştırılmasında fayda vardır. Bu, yalnızca ürün adlarından anlaşılması zor olan farklılıkların belirlenmesini kolaylaştırır.
Açılış Yapılandırmaları Arasında Seçim Yapma
Açılış stili havalandırmayı, temizliği, görüş hatlarını, donanım yüklerini, su yönetimini ve açıklığın oda veya cepheyle nasıl etkileşime girdiğini doğrudan etkiler. Uygun bir konfigürasyon, yalnızca görünümle değil, amaçlanan kullanımla başlar.
Menteşeli çalışma etkili havalandırma ve net bir açılma alanı sağlayabilir. Doğrudan hava akışının ve pratik çalışmanın öncelikli olduğu durumlarda kullanışlıdır.
Kayar kanatlar kendi düzlemleri içerisinde hareket eder; bu, sallanan bir kanat için dış veya iç açıklığın sınırlı olduğu durumlarda faydalı olabilir.
Üstten menteşeli çalışma, açılış geometrisi ve contalar uygun şekilde tasarlandığında havalandırmaya izin verirken hafif yağmurun yönetilmesine de yardımcı olabilir.
Proje iç ve dış mekanlar arasında daha güçlü bir bağlantı gerektirdiğinde, birden fazla bağlantılı panel geniş bir açıklık oluşturabilir.
Kanatlı sistemler
Kanatlı üniteler nispeten doğrudan bir hava akışı yolu sağlayabilir ve havalandırmanın önemli olduğu yerlerde yaygın olarak kullanılır. Kanat açılma yönüne doğru uzandığı için tasarımcılar mobilya yerleşimini, sirkülasyon yollarını, temizlik erişimini ve donanım erişimini kontrol etmelidir.
Sürme sistemleri
Kayar üniteler genellikle yerden tasarruf sağlayan bir açılma hareketinin istendiği durumlarda seçilir. Palet hizalaması, silindir kalitesi, drenaj ve hareketli panel ile çerçeve arasındaki ilişki, sorunsuz çalışmanın merkezinde yer alır. Bir sürgü sistemi yalnızca bir showroom örneğinin yeniyken ne kadar düzgün hareket ettiğine göre değerlendirilmemelidir; uzun vadeli ray geometrisi ve donanım bakımı da önemlidir.

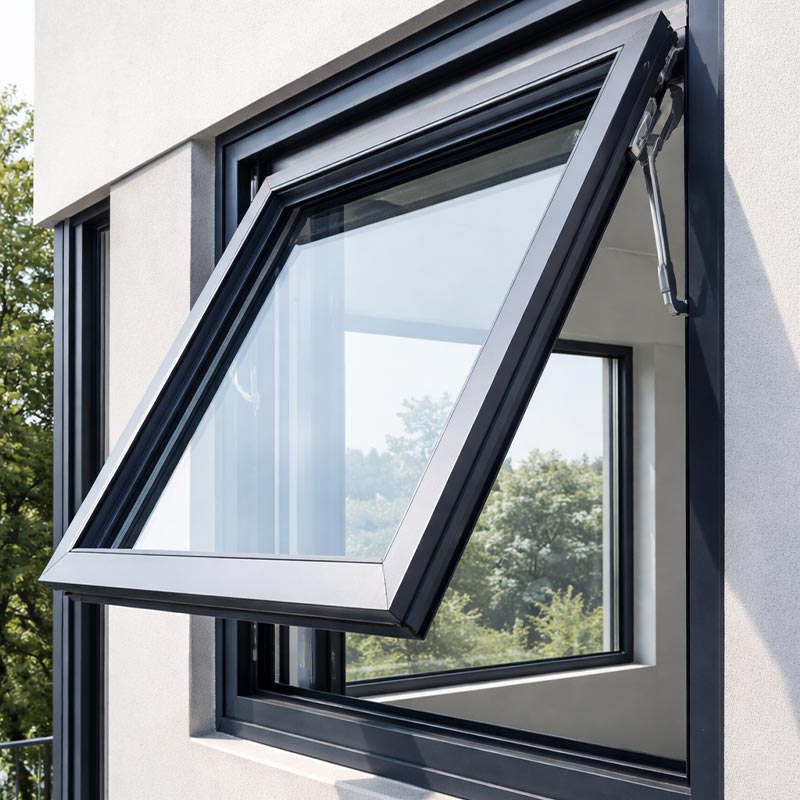

Tente ve özel konfigürasyonlar
Tente pencereleri kontrollü havalandırma açısından pratik olabilir ve farklı bir cephe ritmi yaratabilir. Özel konfigürasyonlar, karmaşık oda düzenlerine uyum sağlamak için kaydırma ve kanat fonksiyonları gibi farklı açılma modlarını da birleştirebilir.
Termal Performans ve Hava Durumu Kontrolü
Termal performans yalnızca alüminyum tarafından belirlenmez. Önemli soru, ısının tüm aksam boyunca nasıl hareket ettiği ve çerçevenin, camın, contaların, ara parçaların ve çevredeki yapının bu hareketi nasıl yönettiğidir.
Geleneksel alüminyum oldukça iletkendir. İyileştirilmiş termal performans gerektiren binalar için termal olarak kırılmış sistemler, metal bölümün bölümleri arasında düşük iletkenliğe sahip bir ayırıcı kullanarak çerçeveden geçen doğrudan iletken yolu kesebilir. PA66 bazlı termal bariyerler bu amaç için yaygın olarak kullanılmaktadır.
Termal molalar neden önemlidir?
Termal izolasyonun temel amacı çerçeveden doğrudan ısı transferini azaltmaktır. Düzgün tasarlanmış bir sistem aynı zamanda iç yüzey sıcaklık davranışını da iyileştirebilir ve uygun iç ve dış koşullar altında yoğuşma olasılığını azaltabilir.
Bununla birlikte, termal yalıtım performansı, yalnızca bir yalıtım şeridi eklemekten daha fazlasına bağlıdır. Termal bariyerin geometrisi, köşelerdeki süreklilik, cam kenar tasarımı, donanım arayüzleri, çerçeve derinliği, contalar ve kurulumun tümü gerçek sonucu etkiler.
Hava, su ve rüzgar direnci
Hava performansı bir sistem olarak değerlendirilmelidir. Sıkıştırma contaları, drenaj kanalları, contalar, cam arayüzleri, basınç yönetimi, köşe bağlantıları ve çerçeve geometrisi nihai sonuca katkıda bulunur.
Rüzgar direnci konfigürasyonun tamamına eşit derecede bağlıdır. Profil sertliği, cam boyutları, dikme aralığı, takviye, ankraj ve bina yüksekliği tasarım gerekliliklerini önemli ölçüde değiştirebilir. Bu nedenle test veya tasarım bağlamını tanımlamayan bir ürün spesifikasyonu dikkatli bir şekilde yorumlanmalıdır.
| Performans Alanı | Anahtar Bileşenler | Tipik Mühendislik Odağı |
|---|---|---|
| Termal | Termal bariyer, çerçeve geometrisi, cam, ara parça, contalar | İletken ve konvektif ısı yollarını azaltın |
| Hava sızdırmazlığı | Contalar, köşe bağlantıları, donanım sıkıştırması | Çalışma ve hareket sırasında sürekli sızdırmazlığı koruyun |
| Su geçirmezlik | Drenaj kanalları, drenaj yolları, contalar, basınç kontrolü | Tesadüfi suyu iç yüzeylerden uzağa yönlendirin |
| Rüzgar direnci | Profil sertliği, cam, takviye, ankrajlar | Sapmayı kontrol edin ve yük altında güvenli çalışmayı sürdürün |
İklime duyarlı binalar için bu bütünsel sistem yaklaşımı özellikle önemlidir. Bir spesifikasyon, bağlam olmadan izole edilmiş bir performans numarası sunmak yerine, montajın hangi parçalarının gerekli performansa katkıda bulunduğunu açıklamalıdır.
Cam, Contalar, Donanım ve Drenaj
Çerçeve, açıklığın yalnızca bir parçasıdır. Cam, contalar, donanım ve drenaj, bitmiş ünitenin günlük kullanımda beklendiği gibi performans gösterip göstermediğini belirleyebilir.
Cam konfigürasyonu
Profil sistemi ile ilgili olarak cam kalınlığı, panel sayısı, boşluk genişliği, kaplama seçimi, akustik konfigürasyon ve güvenlik gereksinimleri dikkate alınmalıdır. Daha ağır cam, kanat ve donanım tarafından taşınan yükü arttırır, dolayısıyla uyumluluk varsayılmak yerine doğrulanmalıdır.
Örneğin, çok camlı bir yalıtımlı cam ünitesi termal ve akustik performansı iyileştirebilir, ancak çerçevenin seçilen yapıyı desteklemek için yeterli cam cebi derinliğine ve yapısal kapasiteye sahip olması gerekir. Bu nedenle cam seçimi çerçeve seçimiyle birlikte yapılmalıdır.
Contalar ve contalar
Contalar kontrollü ayırma gerektiren bileşenler arasındaki teması korur. EPDM bazlı sızdırmazlık sistemleri mimari uygulamalarda yaygın olarak kullanılmaktadır çünkü doğru şekilde belirlenip kurulduğunda hava koşullarına karşı faydalı özellikler sunarlar.
Contanın geometrisi de önemlidir. Sürekliliği korumak için bir contanın yeterince sıkıştırılması gerekir, ancak işlemi gereksiz derecede zorlaştıracak kadar aşırı yüklenmemelidir. Köşe birleştirme, conta uzunluğu, bağlantı yeri yerleşimi ve montaj kalitesinin tümü sızdırmazlık güvenilirliğine katkıda bulunur.
Donanım
Menteşeler, kilitler, makaralar, kulplar, sınırlayıcılar, sürtünmeli destekler ve çok noktalı sistemlerin kanat boyutuna ve ağırlığına uygun olması gerekir. Hardware capacity should be considered alongside operating frequency and environmental exposure.
Drenaj
Düzgün drenajlı bir çerçeve her yüzeyi tamamen kuru hale getirmeye çalışmaz. Bunun yerine, suyu kontrollü yollardan harici deşarj noktalarına yönlendirerek tesadüfi nemi yönetir. Drenaj açıklıkları imalat, bitirme, kurulum ve temizlik sonrasında engellenmeden kalmalıdır.
- Cam uyumluluğu:Kalınlığı, ağırlığı, cep derinliğini ve camlama yöntemini onaylayın.
- Mühür sürekliliği:Varsa köşeleri, bağlantıları, sıkıştırmayı ve değiştirme erişimini kontrol edin.
- Donanım kapasitesi:Bağlantı parçalarını kanat ağırlığına, boyutlarına ve açılma sıklığına göre eşleştirin.
- Drenaj yolu:Suyun dışarıya doğru tanımlanmış bir rotası olduğunu doğrulayın.
Yüzey İşlem ve Uzun Süreli Görünüm
Yüzey işleme, alüminyum mimari sistemin hem görsel hem de işlevsel bir parçasıdır. Kaplama, tamamlanan cephenin rengini, dokusunu, çevreye maruz kalmaya karşı direncini, temizlenebilirliğini ve algılanan kalitesini etkiler.
Yaygın yaklaşımlar arasında anotlama, toz kaplama, ahşap damarlı görünüm için termal transfer efektleri ve zorlu dış uygulamalar için florokarbon bazlı kaplamalar yer alır. Her yöntem farklı bir yüzey karakteri oluşturur ve istenilen görünüm ve çevre koşullarına göre seçilmelidir.
Eloksal yüzeyler
Eloksal, alüminyum yüzeyinde kontrollü bir oksit tabakası oluşturur. Alttaki alüminyum malzemeyle görsel bağlantıyı korurken metalik yüzeyler ve dayanıklı bir mimari görünüm üretebilir.
Toz kaplama
Toz kaplama geniş renk esnekliği sağlar ve çağdaş konut ve ticari cephelerde yaygın olarak kullanılır. Alt tabaka hazırlığı, ön işlem, kürleme ve kaplama kalitesi uygun şekilde kontrol edildiğinde standart renk sistemlerini ve projeye özel kaplamaları destekleyebilir.
Ahşap damarlı efektler
Termal transfer teknikleri, alüminyum alt tabakayı korurken ahşaba benzeyen görsel desenler oluşturabilir. Bu yaklaşım, bir projenin temel malzeme platformunu değiştirmeden daha sıcak bir mimari görünüm aradığı durumlarda faydalıdır.
Neler kontrol edilmeli?
| Bitirme Seçeneği | Görsel Karakter | Faydalı Hususlar |
|---|---|---|
| Eloksal | Metalik ve mimari | Alüminyumun doğal karakterinin istendiği yerlerde kullanışlıdır |
| Toz kaplama | Geniş düz renk ve doku yelpazesi | Birçok konut ve ticari renk programına uygundur |
| Termal transfer | Ahşap damarlı görünüm | Çağdaş çerçevelemeyi daha sıcak görsel ipuçlarıyla birleştiren projeler için kullanışlıdır |
| Florokarbon kaplama | Mimari dış görünüş | Doğru şekilde belirtildiğinde daha zorlu cephe maruziyeti için düşünülebilir |
Renk tutarlılığı, bir cepheye birden fazla ünite monte edildiğinde de önemlidir. Proje spesifikasyonu kaplama tipini, renk referansını, parlaklık veya doku beklentilerini ve kabul edilebilir denetim kriterlerini tanımlamalıdır.
Sistemleri Bina Uygulamalarıyla Eşleştirme
Farklı bina türleri, açıklıklara ilişkin farklı talepler doğurur. Tasarımcılar tek bir evrensel konfigürasyon aramak yerine projenin baskın çevresel ve operasyonel gereksinimlerini tanımlamalıdır.
Öncelikler genellikle gün ışığı, havalandırma, akustik konfor, temizliğe erişim, termal kontrol ve görsel oranlar ile pratik kullanım arasındaki dengeyi içerir.
Tekrarlanan işlemler, daha büyük cam boyutları, cephe koordinasyonu, güvenlik, dayanıklılık ve tutarlı görünüm daha önemli hale gelebilir.
Rüzgar basıncı, sabitleme, yapısal sapma, su yönetimi ve bakım erişimi ayrıntılı mühendislik incelemesini hak ediyor.
Tuz yüklü hava, malzeme seçiminin, yüzey hazırlığının, kaplama kalitesinin, drenajın ve donanımın korozyon direncinin önemini artırır.
Konutla ilgili hususlar
Evler genellikle kullanımı, temizlenmesi, havalandırılması ve bakımı kolay açıklıklara ihtiyaç duyar. Yatak odaları akustik hususlardan yararlanabilir, yaşam alanları daha büyük camlı yüzeylere öncelik verebilir ve mutfak veya banyolar pratik havalandırma gerektirebilir. İdeal konfigürasyon, yalnızca bina kategorisine değil, odaya bağlıdır.
Ticari hususlar
Ticari binaların açılma döngüleri daha sık ve koordinasyon talepleri daha yüksek olabilir. Aynı modülün tekrar tekrar kurulması boyutsal tutarlılığı özellikle önemli kılmaktadır. Sistem seçimi sırasında donanım dayanıklılığı, değiştirme erişilebilirliği ve kaplamanın tekdüzeliği tartışılmalıdır.
Yüksek katlı ve açık cepheler
Bina yüksekliği ve maruz kalma arttıkça rüzgar ve su davranışı daha önemli hale gelir. Çerçeve, cam boyutları, sabitleme noktaları, dikmeler, vasistaslar ve çevre duvar yapısıyla birlikte analiz edilmelidir. Açıklığın kurulduktan sonra düzgün performans göstermesi için dış drenajı ve iç kaplamaları koordine etmek de önemlidir.
Endüstriyel ortamlar
Endüstriyel tesisler açıklıkları toza, neme, kimyasallara, sıcaklık değişikliklerine veya yoğun temizliğe maruz bırakabilir. Bu durumlarda yüzey işleme, conta seçimi, donanım koruması ve bakım erişimi dekoratif özelliklerden daha önemli hale gelebilir.
Teknik Şartname Nasıl Okunur?
İyi bir teknik spesifikasyon, pazarlama diline bağlı kalmadan sistemi anlaşılır hale getirmelidir. Alıcılar, mimarlar, mühendisler ve montajcılar gerçekte neyin tedarik edildiğini ve belirtilen performansın hangi koşullar için geçerli olduğunu tanımlayabilmelidir.
| Şartname Öğesi | Nelere Bakılmalı? | Neden Önemlidir? |
|---|---|---|
| Alaşım ve öfke | Tam malzeme tanımı | Mekanik davranışı anlamak için bir temel sağlar |
| Profil serisi | Nominal aile ve kesit boyutları | Çerçeve sistemini ve kullanılabilir cam alanını tanımlamaya yardımcı olur |
| Cam oluşumu | Panel kalınlığı, boşluk, konfigürasyon | Doğrudan ağırlık, termal, akustik ve güvenlik gereksinimleriyle ilgilidir |
| Termal tasarım | Termal izolasyon malzemesi ve konfigürasyonu | İletken ısı transferinin nasıl yönetildiğini gösterir |
| Hava ve su performansı | Açık koşullarla test edilmiş veya belirtilen performans | Yalıtılmış sayıların bağlam olmadan yorumlanmasını önler |
| Rüzgar direnci | Derece, tasarım basıncı veya eşdeğer test esası | Sistemi proje kapsamına ve yapısal gereksinimlere bağlar |
| Sona ermek | Kaplama veya eloksal işlemi ve renk referansı | Görünüm ve yüzey işleme beklentilerini tanımlar |
Kesit çizimlerini isteyin
Profil bölümü teknik karşılaştırma için en yararlı belgelerden biridir. Ürünün termal odacıklarının olup olmadığını, camın nereye oturduğunu, contaların nasıl çalıştığını, drenaj kanallarının nerede çalıştığını ve donanım için ne kadar yer kaldığını ortaya çıkarabiliyor.
Performans rakamlarının neyi tanımladığını sorun
Sayılar yalnızca bağlamları açık olduğunda değerlidir. Bir termal katsayı belirli bir bölümü, cam oluşumunu veya komple montajı tanımlayabilir. Su geçirmezlik veya rüzgar direnci sınıflandırması, tanımlanmış bir test konfigürasyonuyla ilişkilendirilebilir. Bu nedenle teknik spesifikasyonlar, rakamları referans konfigürasyonu olmadan sunmak yerine, test edilen veya hesaplanan durumu açıklamalıdır.
Standart özellikleri projeye özel seçeneklerden ayırın
Bazı özellikler bir ürün ailesi için standarttır, diğerleri ise proje gereksinimlerine bağlıdır. Açık bir spesifikasyon, standart profil seçenekleri, mevcut cam konfigürasyonları, kaplama seçenekleri, donanım paketleri ve özelleştirilmiş boyutlar arasında ayrım yapmalıdır.
Yaygın Spesifikasyon ve Kurulum Hataları
Performans sorunlarının çoğu temel malzemenin kendisinden kaynaklanmaz. Uyumsuz bileşenlerden, net olmayan özelliklerden, zayıf imalat kontrolünden veya pencere ve kapı sistemiyle koordine edilmeyen kurulum detaylarından kaynaklanırlar.
- Yalnızca görünüşe göre seçim yapmak:İnce bir çerçeve çekici görünebilir ancak yine de amaçlanan cam boyutu ve çevresel yük için yeterli yapısal kapasiteye ihtiyaç duyabilir.
- Cam ağırlığının göz ardı edilmesi:Daha ağır camlar kanat yüklerini değiştirir ve donanım seçimini, menteşeleri, makaraları ve çerçeve sapmasını etkileyebilir.
- Bir seri numarasını performans derecelendirmesi olarak ele almak:Aynı nominal seri farklı yapısal ve termal konfigürasyonları içerebilir.
- Drenajın hafife alınması:Drenaj yolu dolgu macunu, döküntü, yanlış işleme veya kurulum hataları nedeniyle tıkanmış olabilir.
- Uygun olmayan donanımın kullanılması:Donanım, açılış boyutlarına, kanat ağırlığına, çalışma frekansına ve görünüme uygun olmalıdır.
- Kurulum koordinasyonunun atlanması:İyi tasarlanmış bir ünite bile çevre arayüzü doğru şekilde kapatılmaz, sabitlenmez ve boşaltılmazsa kötü performans gösterebilir.
- Spesifikasyonlar yerine bitiş adlarının karşılaştırılması:Benzer renk adlarına sahip iki kaplama, farklı proses gereksinimlerine ve dış performans özelliklerine sahip olabilir.
- Belirsiz dayanıklılık diline dayanarak:"Çok güçlü" veya "uzun ömürlü" gibi iddialar, tanımlanmış malzeme, kaplama, test ve bakım bilgilerinden daha az faydalıdır.
Kurulum sistemin bir parçasıdır
Açıklık, çerçevesi doğru hizada kalacak, mekanik olarak sabitlenecek ve duvar konstrüksiyonuyla bütünleşecek şekilde kurulmalıdır. Çevre bağlantıları, hareketi ve nemi yönetmek için uygun malzemeler ve detaylar gerektirir.
Hizalama özellikle kayar ve çok noktalı sistemlerde önemlidir. Biraz kare dışı olan bir çerçeve, eşit olmayan sıkıştırmaya, erken donanım aşınmasına veya zor çalışmaya neden olabilir. Bu nedenle kurulum toleransları iş başlamadan önce tanımlanmalıdır.
Hassas Üretim Neden Önemlidir?
Ekstrüzyon, üretim sürecinin yalnızca başlangıcıdır. Mimari açıklıklar genellikle kesme, CNC işleme, delme, köşe işleme, montaj, camlama, sızdırmazlık, yüzey bitirme, inceleme ve paketlemeyi içerir. Her aşama son montajı etkileyebilir.
Boyutsal tutarlılık özellikle önemlidir çünkü pencereler ve kapılar birden fazla etkileşimli bileşen içerir. Bir delik konumu, kesim uzunluğu, köşe bağlantısı veya cam cebi tutarsızsa sorun daha sonra donanım sorunu, hizalama sorunu, sızdırmazlık sorunu veya kurulum ayarı olarak ortaya çıkabilir.
Ekstrüzyon kontrolü
Ekstrüde profiller, belirlenen toleranslar dahilinde amaçlanan kesit geometrisini korumalıdır. Profiller büyük gruplar halinde birleştirildiğinde veya birden fazla birimin bir cephe boyunca görsel olarak hizalanması gerektiğinde tutarlılık daha da önemli hale gelir.
CNC işleme
Bilgisayar kontrollü işleme, donanım delikleri, drenaj özellikleri, tutamak konumları, köşe arayüzleri ve diğer kritik işlemler için tekrarlanabilirliği artırabilir. İşlemenin değeri yalnızca otomasyonda değil, tekrarlanabilir proses kontrolü ve denetiminde de yatmaktadır.
Montaj kalitesi
Montaj ekipleri çerçeve boyutları, contalar, cam, donanım ve drenaj arasındaki ilişkiyi anlamalıdır. Doğru bileşen yerleşimi, bileşen kalitesi kadar önemli olabilir. Yanlış takılmış birinci sınıf bir conta yine de bir montaj hatasıdır.
Muayene noktaları
- Gelen malzeme denetimi:Belirtilen alaşımı, profil boyutlarını ve görünen malzeme durumunu onaylayın.
- İşleme muayenesi:Onaylanan çizimlere göre kritik delikleri, yarıkları, drenaj açıklıklarını ve boyutları kontrol edin.
- Montaj denetimi:Köşe hizalamasını, donanım kurulumunu, sızdırmazlık sürekliliğini ve cam desteğini doğrulayın.
- Fonksiyonel muayene:Sorunsuz hareketi ve kilitleme bağlantısını doğrulamak için temsili birimleri tekrar tekrar çalıştırın.
- Muayeneyi bitirin:Rengi, kaplama görünümünü, çizikleri, kullanım izlerini ve görünür yüzey kusurlarını inceleyin.
Disiplinli bir üretim süreci, teknik şartname ile şantiyeye gelenler arasında daha güçlü bir bağlantı oluşturur. Bu bağlantı özellikle tekrarlanan modüllerin veya katı cephe koordinasyonunun olduğu projeler için değerlidir.
Pratik Bir Seçim Çerçevesi
Sistematik bir seçim süreci, spesifikasyon çalışmasını daha net hale getirebilir ve kritik bir gereksinimin gözden kaçırılma riskini azaltabilir.
- Bina ortamını tanımlayın:İklimi, maruz kalma durumunu, bina yüksekliğini, yönünü, nemi, tuza maruz kalma durumunu ve temizlik koşullarını tanımlayın.
- Açma fonksiyonunu tanımlayın:Havalandırmanın, geniş açıklıkların, kompakt hareketin, güvenliğin, erişimin veya akustik kontrolün en yüksek önceliğe sahip olup olmadığına karar verin.
- Camlama gereksinimini tanımlayın:Cam kalınlığını, bölme sayısını, güvenlik özelliklerini, akustik hedefleri ve beklenen birim ağırlığını belirleyin.
- Yapısal gereksinimleri tanımlayın:Açılış boyutlarını, rüzgar yüklerini, açıklığı, sabitlemeyi ve beklenen çalışma kuvvetlerini gözden geçirin.
- Termal gereksinimleri tanımlayın:Termal olarak kırılmış bir konfigürasyonun gerekli olup olmadığını belirleyin ve bunu cam sistemiyle koordine edin.
- Yüzey işlemini tanımlayın:Çevresel etkilere ve mimari amaca göre anotlama, toz kaplama, ahşap damarlı görünüm veya belirtilen başka bir kaplamayı seçin.
- Donanımı tanımlayın:Menteşeleri, kilitleri, kolları, makaraları, destekleri ve diğer parçaları kanat boyutuna ve çalışma frekansına göre eşleştirin.
- Kurulumu inceleyin:Duvar arayüzlerini, ankrajları, şimleri, çevre bağlantılarını, drenajı ve erişim ayarını doğrulayın.
- Belgeleri inceleyin:Çizimlerin, spesifikasyonların, muayene kriterlerinin ve onaylanmış kaplama numunelerinin üretim siparişiyle tutarlı olduğundan emin olun.
Sistemleri karşılaştıran proje ekipleri için yararlı bir değerlendirme matrisi, tartışmaların genel ürün tanımlarından ziyade ölçülebilir özelliklere odaklanmasını sağlayabilir.
| Değerlendirme Kategorisi | Anahtar Soru | Tercih Edilen Kanıt |
|---|---|---|
| Malzeme | Alaşım ve temper açıkça tanımlanmış mı? | Teknik malzeme özellikleri |
| Profil | Kesit açılma büyüklüğüne ve yüklemeye uygun mu? | Kesit çizimi ve tasarım verileri |
| Cam | Sistem gerekli cam oluşumunu destekleyebilir mi? | Cam cebi boyutları ve yük verileri |
| Termal | Termal strateji binaya uygun mu? | Sistem ayrıntıları ve termal performans verileri |
| Hava durumu | Hava ve su nasıl yönetilir? | Conta düzeni, drenaj tasarımı ve test verileri |
| Donanım | İşletim sistemi kanatla uyumlu mu? | Donanım programı ve yük kapasitesi |
| Sona ermek | Yüzey işlemi çevreye uygun mu? | Bitirme spesifikasyonu ve muayene standardı |
| Kurulum | Ünite tutarlı bir şekilde kurulabilir ve ayarlanabilir mi? | Kurulum ayrıntıları ve yöntem bildirimi |
En kullanışlı spesifikasyon, tasarım, satın alma, üretim, kalite kontrol ve montaj ekiplerinin her aşamada farklı yorumlara ihtiyaç duymadan anlayabileceği spesifikasyondur.
Özelleştirme mantıklı olduğunda
Standart modüller proje gereksinimlerine tam olarak uymadığında özelleştirilmiş konfigürasyonlar yararlı olabilir. Yaygın özelleştirme alanları arasında profil boyutları, açıklık boyutu, cam konfigürasyonu, donanım kombinasyonları, kaplama, renk, termal yalıtımlı yapı ve özel arayüz ayrıntıları yer alır.
Özelleştirmenin yine de belgelenmiş bir teknik süreç tarafından kontrol edilmesi gerekir. Özelleştirilmiş bir ürün, onaylanmış çizimlere, tanımlanmış toleranslara, net malzeme gereksinimlerine ve tutarlı bir denetim yöntemine ihtiyaç duyar. Özelleştirme, işlevsel bir fayda sağlamadan karmaşıklık eklemek yerine, gerçek bir proje gereksinimini çözdüğünde en etkili yöntemdir.
Teknik iletişimin rolü
Proje ekibi ile üretici arasındaki iyi iletişim önlenebilir sorunları önleyebilir. Önemli bilgiler arasında açılış boyutları, cam özellikleri, beklenen çevresel etki, performans öncelikleri, tercih edilen çalışma, kaplama gereksinimleri, kurulum kısıtlamaları ve ilgili yerel standartlar yer alır.
Açık sorular genellikle geniş kapsamlı taleplerden daha iyi yanıtlar üretir. Profil kesiti, alaşım kalitesi, camlama aralığı, donanım türü, conta malzemesi, yüzey işleme süreci ve geçerli performans sınıflandırmasını istemek, bir ürünün "yüksek kaliteli" olup olmadığını sormaktan daha yararlı bir teknik görüşme sağlar.
SSS
Aşağıdaki sorular, modern alüminyum mimari açıklıkları seçerken ve belirlerken ortak teknik hususları ele almaktadır.
Alüminyumu modern mimari pencere ve kapılar için uygun kılan şey nedir?
Alüminyum, nispeten düşük yapısal ağırlığı kullanışlı mekanik mukavemet, mükemmel ekstrüzyon esnekliği, boyutsal stabilite ve çok çeşitli yüzey kaplama seçenekleriyle birleştirir. Bu özellikler, üreticilerin cam cepleri, bölmeleri, contaları, drenaj yollarını ve donanım arayüzlerini entegre eden ayrıntılı profil bölümleri oluşturmasına olanak tanır.
6061-T6 her zaman 6063-T5'ten daha mı iyi?
No. 6061-T6 genel olarak daha yüksek mekanik mukavemet sunarken, 6063-T5 ise mimari ekstrüzyon ve detaylı profil üretimine geniş ölçüde uygundur. Uygun alaşım yapısal gereksinimlere, kesit geometrisine, imalat ihtiyaçlarına ve amaçlanan uygulamaya bağlıdır.
Bir çerçeve seri numarası bana ne anlatır?
Seri numarası genellikle belirli bir sistemdeki profil ailesini veya nominal çerçeve boyutunu tanımlar. Düzenleme ve karşılaştırma için faydalıdır ancak alaşım, duvar kalınlığı, hazne tasarımı, camlama, donanım ve test koşulları farklılık gösterebileceğinden evrensel bir performans derecelendirmesi olarak ele alınmamalıdır.
Alüminyum çerçevelerde neden termal izolasyon kullanılır?
Bir termal kesinti, metal çerçeve boyunca doğrudan iletken yolu keser. Bu, sistemin tamamı uygun cam ve yalıtımla doğru şekilde tasarlandığında termal performansı artırabilir ve iç yüzey sıcaklıklarının yönetilmesine yardımcı olabilir.
Havalandırma için hangi açılma stili en iyisidir?
Her oda için tek bir en iyi konfigürasyon yoktur. Kanatlı ve tente tasarımları doğrudan havalandırma sağlayabilirken, mevcut açılma açıklığının sınırlı olduğu durumlarda sürgülü sistemler daha uygun olabilir. Seçimde hava akışı, oda düzeni, temizlik erişimi, hava koşullarına maruz kalma ve çalışma alışkanlıkları dikkate alınmalıdır.
Cam seçimi ne kadar önemli?
Cam, komple açıklığın en önemli parçalarından biridir. Kalınlığı, ağırlığı, cam konfigürasyonu, güvenlik özellikleri ve termal veya akustik özellikleri çerçeve tasarımını, donanım seçimini, cam cebi uyumluluğunu ve genel performansı etkiler.
Yüzey rengi özelleştirilebilir mi?
Birçok alüminyum mimari sistem geniş bir renk ve kaplama yelpazesini destekler. Seçilen uygulamaya bağlı olarak özelleştirme, standart mimari renkleri, metalik efektleri, ahşap damarlı görünümleri ve projeye özel renk referanslarını içerebilir.
Üretime başlamadan önce nelerin kontrol edilmesi gerekir?
Onaylanmış profil sistemini, alaşımı ve temperi, açıklık boyutlarını, cam yapısını, donanımı, contaları, drenaj düzenlemesini, kaplamayı, renk referansını, toleransları, kurulum arayüzlerini ve geçerli performans gerekliliklerini doğrulayın. Onaylanan çizimler nihai üretim konfigürasyonunu yansıtmalıdır.
Büyük camlı açıklıklar, daha küçük konut pencereleriyle aynı sistemi kullanabilir mi?
Mutlaka değil. Daha büyük açıklıklar, özellikle camın ağırlaştığı veya rüzgara maruz kalmanın arttığı durumlarda, farklı yapısal ve donanım gereksinimleri doğurur. Daha büyük montajlar gerçek boyutları, yükleri, profil geometrisi, takviye, camlama ve sabitleme koşulları kullanılarak gözden geçirilmelidir.
Hava performansı nasıl değerlendirilmelidir?
Montajın tamamıyla birlikte hava sızdırmazlığı, su sızdırmazlığı ve rüzgar direnci de dikkate alınmalıdır. Contaları, köşe bağlantılarını, drenaj yollarını, profil geometrisini, camlamayı, donanım sıkıştırmasını, kurulum arayüzlerini ve belirtilen test sonuçlarının elde edildiği koşulları inceleyin.
Kurulum kalitesi neden bu kadar önemli?
Kurulum, mühendislik çerçevesinin gerçek binada doğru şekilde çalışıp çalışmayacağını belirler. Hizalama, ankrajlar, çevre bağlantıları, drenaj, cam desteği ve donanım ayarlarının tümü çalışmayı ve hava performansını etkiler. İyi tasarlanmış bir ürün, kurulum tutarsız olsa bile düşük performans gösterebilir.
Üreticinin özelleştirilmiş bir proje için hangi bilgileri alması gerekir?
Yararlı proje bilgileri, açılış boyutlarını, bina tipini, çevreye maruz kalmayı, istenen açılış stilini, cam konfigürasyonunu, yapısal gereklilikleri, termal beklentileri, kaplamayı ve rengi, donanım tercihlerini, kurulum kısıtlamalarını ve ilgili teknik standartları içerir.
Daha İyi Spesifikasyonlarla Daha İyi Açıklıklar Oluşturmak
Modern bir cephe açılışının performansı birbiriyle bağlantılı birçok kararın sonucudur. Alüminyum uyarlanabilir bir yapısal platform sağlar ancak nihai sonuç aynı zamanda profil tasarımına, alaşım seçimine, camlamaya, termal ayırmaya, contalara, donanıma, drenaja, yüzey işlemine, üretim hassasiyetine ve kuruluma da bağlıdır.
Bu nedenle dikkatli bir spesifikasyon, gerçek bina koşullarıyla başlar. Bu koşullar anlaşıldıktan sonra, bir açılış konfigürasyonunun seçilmesi, uygun bir çerçeve ailesinin tanımlanması, cam sisteminin koordine edilmesi, gerekli hava ve termal özelliklerin belirlenmesi ve üretim ve kurulum sırasında ihtiyaç duyulan denetim noktalarının oluşturulması daha kolay hale gelir.
Bu yaklaşım aynı zamanda proje genelinde daha iyi iletişim sağlar. Mimarlar tasarımın amacını açıklayabilir, mühendisler performans gereksinimlerini tanımlayabilir, satın alma ekipleri teknik konfigürasyonları karşılaştırabilir, üreticiler doğru üretim belgeleri hazırlayabilir ve kurulumcular net bir dizi arayüz ayrıntılarıyla çalışabilir.
Yapısal performans, temiz mimari çizgiler, hava durumu yönetimi, esnek kaplamalar ve pratik uzun süreli çalışmanın birleşimini gerektiren projeler için özenle tasarlanmış alüminyum sistemler çok yönlü bir temel sağlar. Önemli olan en karmaşık konfigürasyonu seçmek değil, binaya, çevreye ve insanların alanı kullanma şekline uygun konfigürasyonu seçmektir.
Projeniz için Teknik Konfigürasyona mı ihtiyacınız var?
Projeye özel profil seçimi, açılım konfigürasyonları, cam uyumluluğu, yüzey kaplamaları ve özelleştirilmiş mimari gereksinimler için,bize UlaşınTeknik ayrıntıları üretici ekibiyle görüşmek.
